LED交通诱导屏

产品名称:LED交通诱导屏

品牌名称:吉顺通

产品型号:JST-YD-07

铝板厚度:3.0MM

模组点间距:P10,P12,P16等

白平衡亮度:7000cd/㎡以上

固定支架:方通、槽钢

材质工艺:LED模块、铝板贴反光膜,背面加方通槽钢做支架

反光材料:3M工程级反光膜、3M超强级反光膜、3M钻石级反光膜

产品介绍:

产品名称:LED交通诱导屏

品牌名称:吉顺通

产品型号:JST-YD-07

铝板厚度:3.0MM

模组点间距:P10,P12,P16等

白平衡亮度:7000cd/㎡以上

固定支架:方通、槽钢

材质工艺:LED模块、铝板贴反光膜,背面加方通槽钢做支架

反光材料:3M工程级反光膜、3M超强级反光膜、3M钻石级反光膜



    LED交通诱导屏主要设计目标是:在对城市交通路网功能布局、路网结构、交通管理科技基础和道路交通状况等系统研究与分析的基础上,建立以行车指引为主的LED交通诱导屏。LED交通诱导屏分两大类,一类是城市路网交通诱导屏,主要作用显示道路拥堵,提醒司机择道而行;另外一类是停车诱导屏,主要作用显示附近区域停车场剩余车位数量。

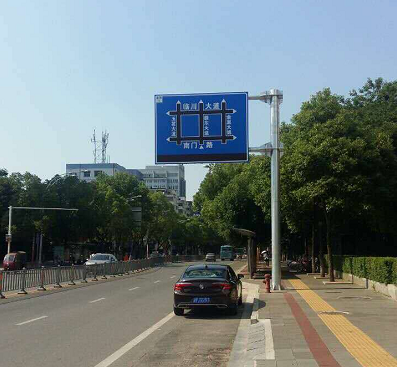

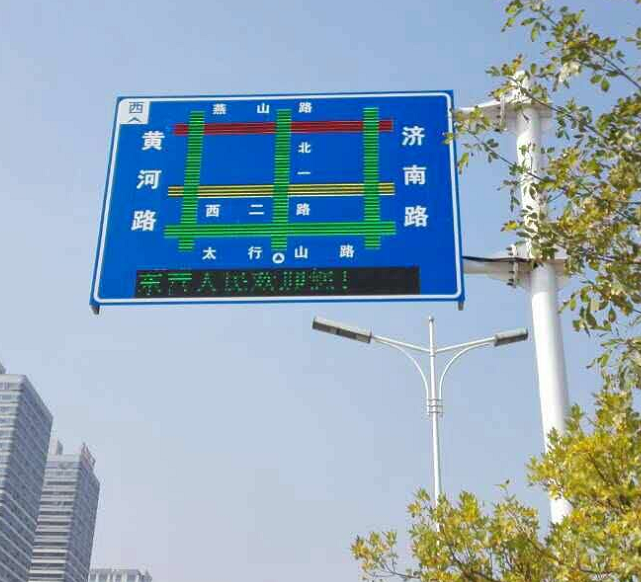

    LED交通诱导屏为诱导系统信息发布显示屏,由指路标志和LED光带模块复合而成,LED交通诱导屏通过LED光带模块显示红、黄、绿三种颜色来告知机动车驾驶人前方道路通行状况,红色代表拥堵、黄色代表缓慢、绿色代表畅通。属于交通事件(事故、故障)的,通过文字形式在交通诱导屏上直接显示发布,在没有发生交通事件的情况下,用于发布交通安全宣传等有关信息。


    LED交通诱导屏的方案,一般是根据现场的情况结合国标GB5768-2009来设计,吉顺通交通诱导屏,主要由LED模块、户外防水箱体、防雷电涌保护器、防漏电空开、铝板、铝槽、方通、槽钢、反光膜等组成。交通诱导屏上的LED模块通常采用P10,P12,P16,P20等模块,像素组成一般是2R1G;户外防水箱体根据道路情况或者停车场情况设计,LED模块箱体与铝板的固定,通常采用铝槽或者是方通槽钢结构固定,交通诱导屏表面一般贴美国进口3M反光膜。


    LED交通诱导屏为诱导系统信息发布显示屏,由指路标志和LED光带模块复合而成,交通诱导屏通过LED光带模块显示红、黄、绿三种颜色来告知机动车驾驶人前方道路通行状况,红色代表拥堵、黄色代表缓慢、绿色代表畅通。属于交通事件(事故、故障)的,通过文字形式在交通诱导屏上直接显示发布,在没有发生交通事件的情况下,用于发布交通安全宣传等有关信息。

如下为4000*3000mmP10LED交通诱导屏显示屏技术参数

一、技术部分:
1、整体
——版面尺寸:4m×3m;
——安装方式:悬臂式。
2、 LED 光带模块
——光带宽度:160mm;
——配置:2R1G;
——点间距:10mm;
——视认角:30°;
——亮度:≥7500cd/m2。
——驱动方式:静态恒流;
——根据时间自动调节亮度;
——模块采用防水、防尘、防腐蚀的野外型组件;
——平均功耗:≤200W/m2;
——平均无故障时间 MTBF>30,000 小时;
——工作环境:-25℃~+65℃,5%~95%RH;
——工作电压:AC220V±15%,50Hz±2 Hz;
——绝缘等级:耐受 50Hz,1500V(有效值)电压一分钟无击穿;
——防护等级:IP65。
3、LED交通诱导屏标志面板

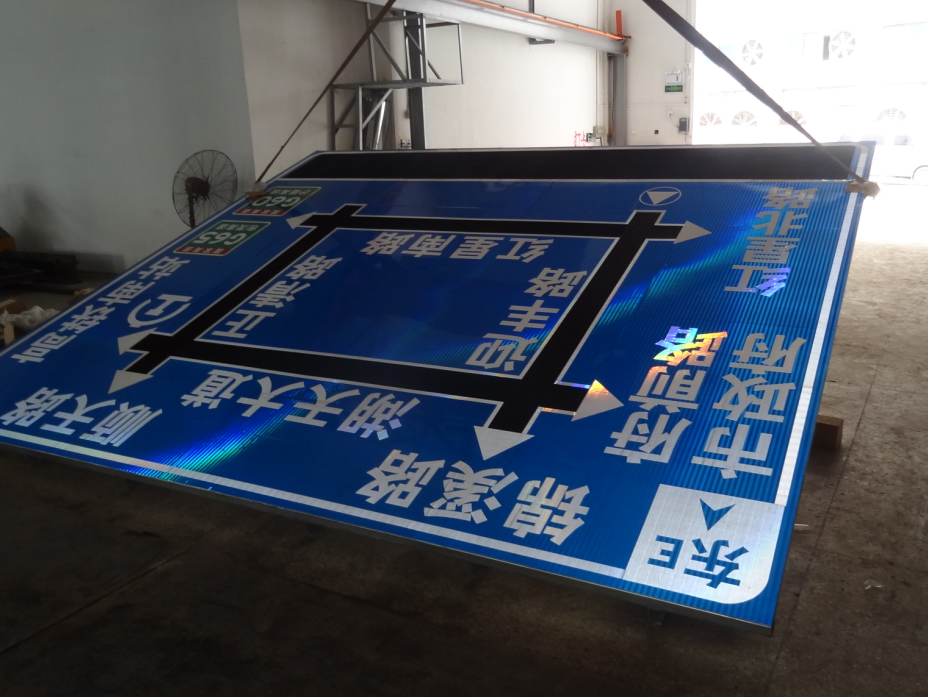

LED交通诱导屏的指路标志面板采用 3.0mm 厚铝板拼接,正面覆 3M 反光膜,底膜为二级反光膜,衬底色为蓝色或绿色,字膜为一级反光膜,文字为白色,字高≥250mm,目的地字高≥350mm。面板具有抵抗雨、雪、雾及沙尘暴等恶劣气候的能力;板面设计按照国家标准 GB5768-2009(道路交通标志和标线)、交通行业标准 JT/T297-1995(公路交通标准板技术条件)等进行制作,文字采用交通标志专用字体。

东莞市吉顺通智能科技发展有限公司,拥有多年交通诱导屏设计、制作经验,主要服务城市有:山东东营、山东菏泽、山东胶南、重庆、天津、西安、呼和浩特、深圳、东莞、三亚、怀化、衡阳、抚州、泉州等城市,吉顺通将在交通诱导屏项目上不断创新,为国内交通诱导屏尽微薄之力。
